DHT11 温湿度传感器

DHT11 模块集成了温湿度传感器，并配有经过校准的数字信号输出。其独特的数字信号采集技术与温湿度传感技术相结合，确保了高可靠性和卓越的长期稳定性。该传感器包含一个用于温度测量的 NTC 元件和一个用于湿度测量的电阻式湿度测量元件。这些元件连接到一个高性能的 8 位微控制器，提供了优异的品质、快速响应、抗干扰能力和成本效益。

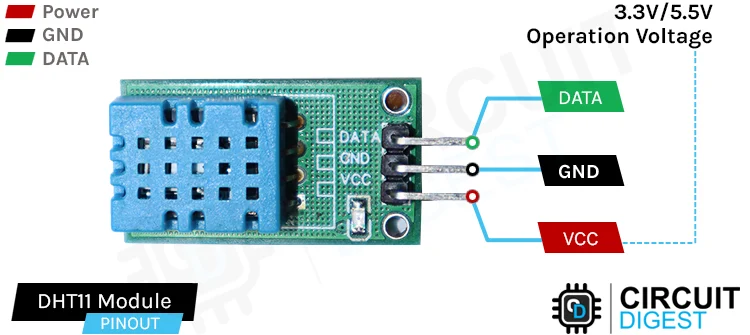

DHT11 模块引脚图

DHT11 模块共有 3 个引脚，其中两个用于供电，一个用于通信。DHT11 传感器模块的引脚排列如下：

DATA用于单线通信的数据引脚。
GND 接地，连接到开发板的接地引脚。
VCC为模块供电，连接到开发板的 5V 引脚。

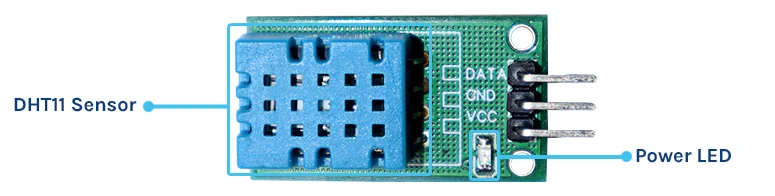

DHT11 模块部件

DHT11 模块仅包含极少的部件，包括 DHT11 传感器、上拉电阻、旁路电容以及带有限流电阻的电源指示灯。

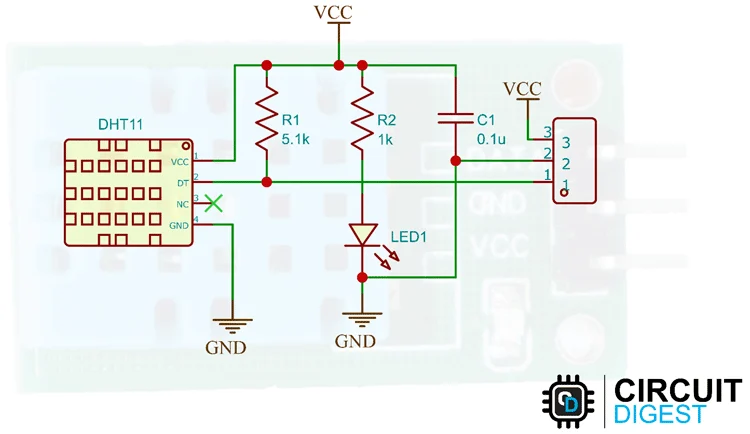

DHT11 模块电路图

DHT11 模块的电路原理图如下所示。如前所述，该电路板元件数量极少。VCC 和 GND 直接连接至 DHT11，数据引脚处添加了上拉电阻。通过钽电容和多层电容提供了充分的滤波功能。采用带限流电阻的 LED 作为电源指示灯。
